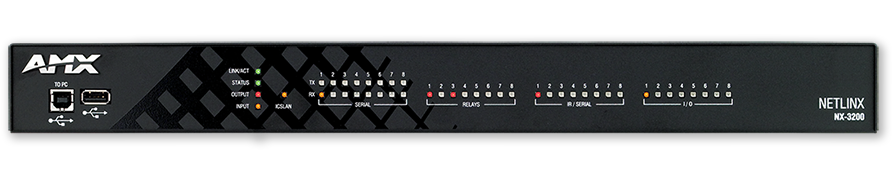

NX-3200 / NetLinx® NX 集成控制器是一種可編程網絡設備，專門設計用于使用多種模擬和數字格式控制視音頻和樓宇技術。NX-3200 結合了高性能、向后兼容性和廣泛的網絡安全功能，為未來提供了一個可擴展的平臺。NX-3200 為 NX-2200 添加了更多端口，使其能夠集成更多設備。NX-3200 控制各種組件，包括音頻/視頻會議、投影儀、DVD 和藍光播放器、燈、恒溫器和其他較大空間中的電子設備。借助這些技術驅動的環境，NX-3200 還為未來的擴展提供了解決方案，并支持添加更多設備和控制功能。
| 尺寸（HWD） | 1 4/5” x 17” x 9 1/8”（45.15 毫米 x 431.80 毫米 x 231.64 毫米） |
| 重量 | 6.08 磅（2.758 公斤） |
| 記憶 | 存儲卡：8 GB SD，NVRAM：1 MB，DDRAM：512 MB，注意：支持外部 USB 固態驅動器 |
| 能量消耗 | 有功功耗：6.6 W |

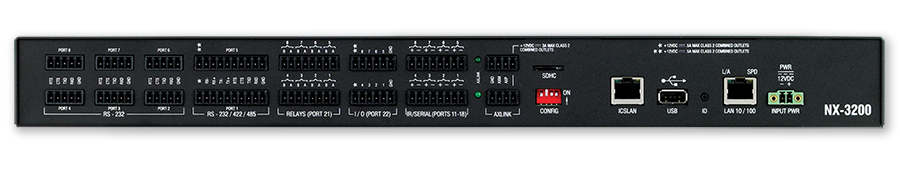

| AxLink 端口 | (2) 4 位 3.5mm 螺絲端子，為外部 AxLink 控制設備提供數據和電源 |
| AxLink 指示燈 | (2) AxLink LED（綠色）指示 AxLink 端口的狀態 |
| RS-232/422/485 端口 | (2) 10 位 3.5mm 螺絲端子，NetLinx 端口 1 和 5，XON/XOFF（發送打開/發送關閉），CTS/RTS（清除發送/準備發送），300 - 115,200 波特 |
| RS-232 端口 | (6) 5 位 3.5mm 螺絲端子，NetLinx 端口 2-4 和 6-8，XON/XOFF（發送打開/發送關閉），CTS/RTS（清除發送/準備發送），300 - 115,200 波特 |
| 串行指示器 | (8) 組 LED（紅色/黃色）指示串行端口 1 - 8 何時發送和接收數據 |
| 紅外/串行 | (8) 2位3.5mm螺絲端子，8個IR發射/1路串口，NetLinx Ports 11-18，支持高達1.142 MHz的高頻載波，可同時產生8個IR/Serial數據信號 |
| IR/串行指示器 | (2) LED（紅色）指示每個 IR/串行端口 (11-18) 何時傳輸控制數據 |
| 輸入/輸出通道 | (8) 一個 10 位 3.5mm 螺絲端子，用于觸點閉合的 8 通道二進制 I/O 端口，每個輸入都能夠進行電壓感應，NetLinx 端口 22，通道 1-8 |
| 輸入輸出指示燈 | (8) LED（黃色）指示每個 I/O 通道 (1-8) 處于活動狀態 |
| 繼電器 | (8) 兩個 8 位 3.5 毫米螺釘端子，(8) 個單刀單擲繼電器，NetLinx 端口 21，通道 1-8，每個繼電器可切換至 24 VDC 或 28 VAC @ 1 A，每個繼電器是獨立控制的 |
| 繼電器指示燈 | (8) LED（紅色）指示每個繼電器通道 (1-8) 何時處于活動狀態（關閉） |
| FG 編號 | FG2106-03 |
